立柱式悬臂吊安装步骤以及结构图「详细图解」

发布时间:2021-12-29 来源:艾锐克 浏览量:9443

  立柱悬臂吊是现今生产中利用更广泛的一种起重设备,定柱式悬臂吊的优势有哪些呢,它可靠性很高,适合短距离频繁起吊任务,操作灵活,大大提高了工作效率,那么定柱式旋臂起重机安装步骤怎样呢?

  一、立柱的安装

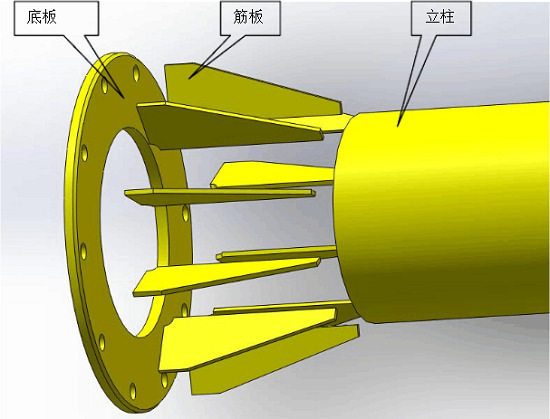

  将立柱套入底板的内圈中,在底板的两侧将底板与立柱焊接固定,再将若干筋板焊接于底板和立柱上,完成立柱悬臂吊底板安装。

  二、端板和腰圈轨道的安装

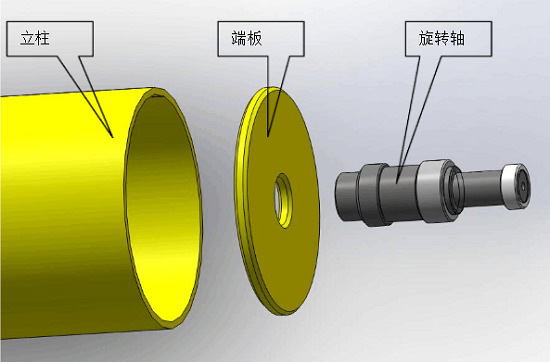

  首先将立柱式起重机旋转轴与端板调整好位置后焊接固定,保证旋转轴的垂直度。然后将端板放入立柱中,按图纸尺寸,与立柱焊接固定。将腰圈轨道套入立柱,按照图纸尺寸调整相应位置后,与立柱焊接固定,完成安装。

  三、回转套筒的安装

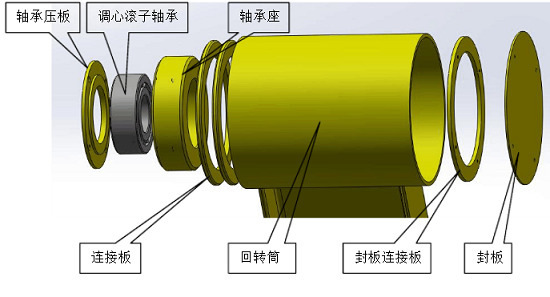

  将轴承座与回转筒通过连接板按照图纸尺寸焊接固定,压入调心滚子轴承,再用轴承压板封住回转套筒左侧。回转筒右侧焊接封板连接板,通过螺栓连接封板,现场安装时将封板拆下,在回转套筒内部安装集电装置等。立柱悬臂吊回转套筒内部零件安装完成后,将封板装好,完成安装。

  四、支架的安装

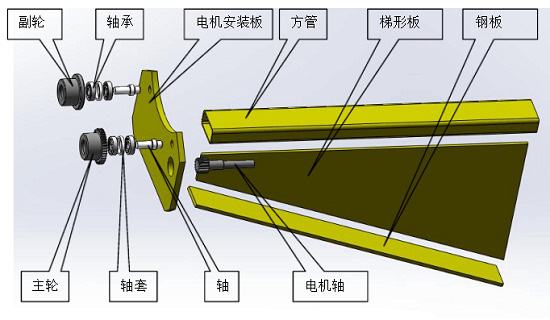

  首先将轴焊接于电机安装板上,安装主轮和副轮,再根据图纸尺寸焊接固定方管、梯形板、钢板。根据图纸尺寸,将支架焊接在悬臂上,完成安装。

  五、立柱悬臂吊整机的现场安装

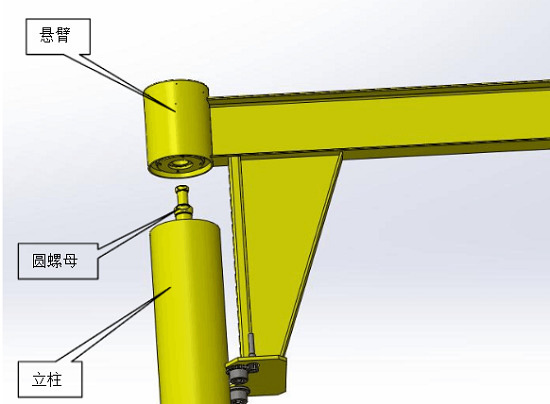

  现场安装时,将立柱上的圆螺母取下,通过旋转轴和腰圈轨道把悬臂固定在立柱上,再将圆螺母从回转装置内部安装到旋转轴上,再依次安装集电环和锁紧聚氨酯螺母。圆电缆从立柱内部穿过,通过旋转轴的中心孔传出,接电进入集电环回转装置内部安装有集电环支架和碳刷,碳刷末端接电缆,从回转装置中间引出接入电控柜,通过电控柜内的接触器开关,将电缆接入回转装置运行电机和起升电动萌芦。完成安装。
