智能辅助提升设备智能悬浮式平衡吊

发布时间:2022-08-25 来源:艾锐克 浏览量:216

1、设备概括:

1.1 设备组成

    设备组成:智能辅助提升设备由主体及提升机1套+吊具组成1套;

    智能辅助提升设备:ESL-80。

1.2 安全设计

    ESL-80 系列智能辅助提升设备具有:悬浮模式下防反弹、突然断电保护、超载保护、防跌落保护(扩展功能)、红外开关保护(限同轴类手柄)等安全保护功能,并配有急停开关,紧急状况可实现设备的紧急停止。

整个系统的安全设计符合行业标准和相关标准。

1.3 供电方式

供电方式:单项 AC 220V

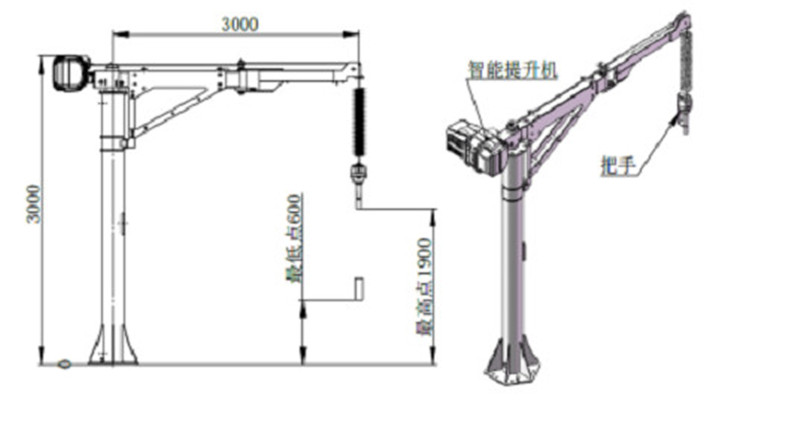

1.4 智能悬浮式平衡吊外形图


1.5总图


1.6主要技术参数

Ø 臂展≥3.0米~3.3米;

Ø 智能悬浮式,手动轻松操作;吊钩可随时悬停并制动;

Ø 额定起吊重量:80kg;

Ø 更大提升高度≥1900mm,吊钩更低高度≤600mm;

Ø 智能悬浮机构:ESL-80。

1.7控制方式:

智能辅助提升设备可选择各类型手柄,手柄悬挂在主机下端,设备操作控制方式为手动控制。

同轴压力手柄垂直起吊时手握住智能辅助提升设备的“同轴压力手柄”对橡胶套施加一个垂直方向的外力载荷移升至所需高度时停止施加外力,载荷即停,然后进行水平移动。水平移动采用手推载荷的方式人工行走即可。升降速度通过垂直方向外力的大小自动调节,即力越大,则速度越快反之,力越小,速度越慢。更大升降速度不高于菜单内设置的上限速度值。

手柄操作符合人机工程学。在载荷需要定位时,可操作界面指令采用悬模式,此模式下,载荷可通过悬浮移动实现定位。悬浮模式下,不需要操作手柄,通过人工扶住物料或吊具即可实现物料的空间搬运。
